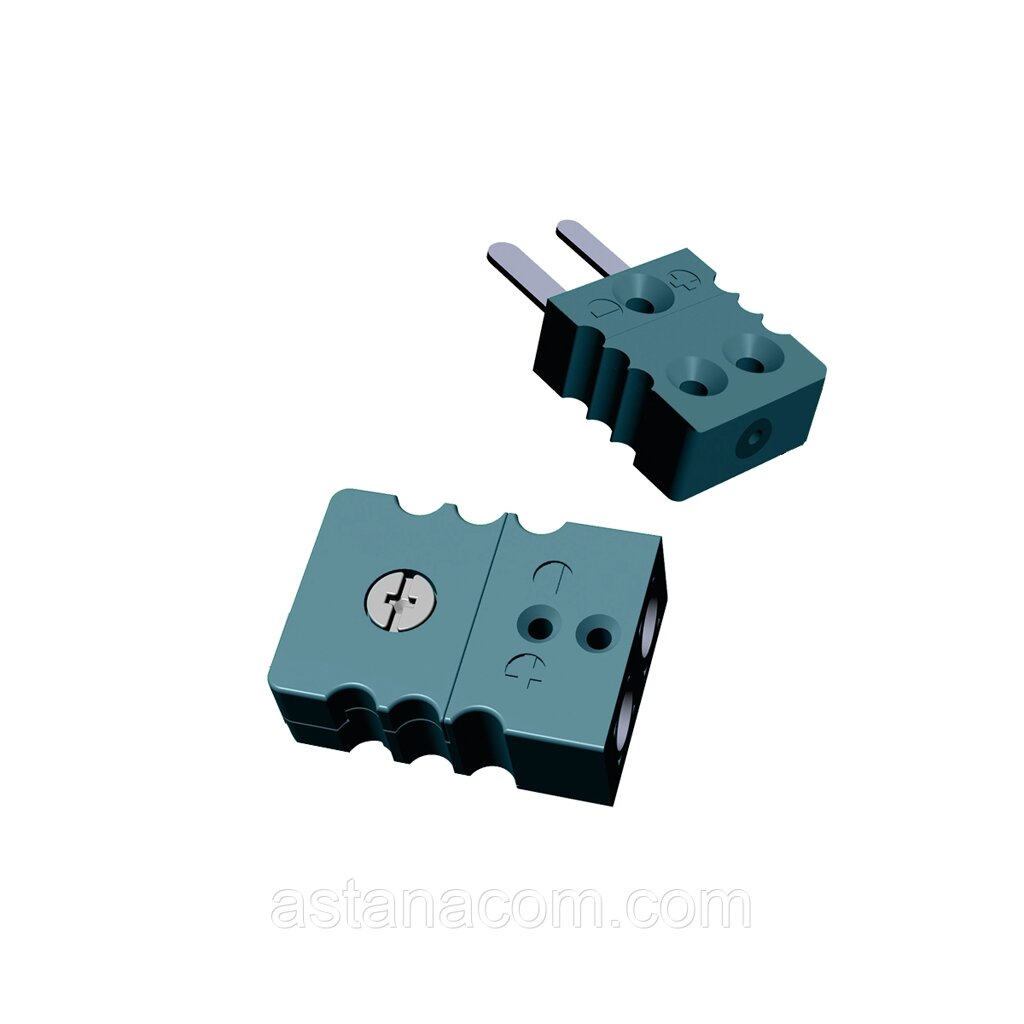

Термопарная Вилка и Розетка для коммутации термопар типа ХА (К), НН (N), ЖК (J), ПП (S) от линий связи РОЗЕТКА

Просьба уточнять цены и наличие товара по телефону 87082758020

Термопарные разъемы применяются для протяженных и разветвленных измерительных линий. Контакты разъемов производятся из соответствующих термопарных (компенсационных) сплавов, что позволяет избежать дополнительных температурных погрешностей. На разъемы нанесена полярность контактов, благодаря чему обеспечивается правильное подключение. Максимально допустимая температура на разъеме – 200 °С.

Применение термопарных разъемов позволяет оперативно заменять/добавлять датчики в АСУ ТП. Термопарные разъемы поставляются как отдельно, так и в составе ДТПХхх4 на основе КТМС. Соответствуют европейскому стандарту NEN-EN 50212 (аналогичен стандартам ASTM E1129 и ASTM E1684).

Конструктивные исполнения вилок термопарных разъемов

Конструктивное исполнение	Макс. диаметр подключаемого кабеля, мм	Макс. сечение подключаемых проводов, кв. мм	Модель (обозначение при заказе)	Цвет розетки	НСХ
	8	1,6	Вилка стандарт, тип К	Зеленый	Хромель-алюмель (К)
			Вилка стандарт, тип N	Розовый	Нихросил-нисил (N)
			Вилка стандарт, тип J	Черный	Железо-константан (J)
			Вилка стандарт, тип S	Оранжевый	Платина – 10 % родий/платина (S)
							Розетка стандарт, тип N	Розовый	Нихросил-нисил (N)
							Розетка стандарт, тип J	Черный	Железо-константан (J)
Розетка стандарт, тип S			Оранжевый	Платина – 10 % родий/платина (S)

 Конструктивные исполнения мини вилок и розеток термопарных разъемов

Конструктивное исполнение	Макс. диаметр подключаемого кабеля, мм	Макс. сечение подключаемых проводов, кв. мм	Модель (обозначение при заказе)	Цвет розетки	НСХ
	4,5	0,6	Вилка мини, тип N	Розовый	Нихросил-нисил (N)
			Вилка мини, тип J	Черный	Железо-константан (J)
			Вилка мини, тип S	Оранжевый	Платина – 10 % родий/платина (S)
							Розетка мини, тип N	Розовый	Нихросил-нисил (N)
							Розетка мини, тип J	Черный	Железо-константан (J)
Розетка мини, тип S			Оранжевый	Платина – 10 % родий/платина (S)
